简述：简单介绍： HQLWGY小型液体流量计是一种精密测量仪表，采用先进的微处理技术，具有功能强，流量范围宽，操作简单，安装使用方便的特点。广泛应用于石油、化工、火狐电竞冶金、科研等领域...

　　HQLWGY小型液体流量计是一种精密测量仪表，采用先进的微处理技术，具有功能强，流量范围宽，操作简单，安装使用方便的特点。广泛应用于石油、化工、冶金、科研等领域的计量、配备卫生接头的小型液体流量计多应用于制药领域，产品具有以下优点:

　　传感器的结构如图1所示,它主要由壳体、前导向架、叶轮、后导向架、压紧圈和带放大器的磁电感应转换器等组成。

　　当被测流体流经传感器时，传感器内的叶轮借助于流体的动能而产生旋转，叶轮即周期性收变磁电感应系统中的磁电阻。使通过线圈的磁通量周期性发生变化而产生电脉冲信号，经放大器放大后传送至相应的流量积算仪表，进行流量或总量的测量。

　　输出方式：脉冲信号4~20mA电流信号，对应流量0~Qmax,20mA对应流量可由用户自己设定。RS485通讯：可传输瞬时流量和累积流量和时间、日期

　　流量计应地被测液体的温度为-20~+120℃,环境相对湿度不大于80%的条件下工作。从维护方便角度考虑，应安装在容易拆换和避免配管振动或配管有应力影响的场所。考虑到对放大器的保护，应尽量避免使它受到强的热辐射和放射性的影响。同时,必须避免外界强电磁对检测线圈的影响，如不能避免时，应在传感器的放大器上加设屏蔽罩，否则干扰将会重影响显示仪表的正常工作。

　　流量计应水平安装，安装时传感器上的指示流向的箭头应与流体的流动方向相符。

　　（1）为了**液体涡流和断面流速不均对测量的影响，应在传感器进出口处安置必要的直段或整流器。一般要求上游部分(进口处)的直管段为(15~20)D(D为传感器公称通径).下游部分(出口处的直管段长度为5D),而直管管径和传感器通

　　此外还应根据传感器前面配管的状态来决定上游部分的直管段长度，一般推荐如下(见图4)

　　另外。为了更有效**涡流，提高测量精度，可在上游部分的直管段转入一束导管组成的整流器。法语上整流器后上：游部分的直管段长度为(10~20)D。

　　（2）为了**流休中的杂质，确保传感器的正常工作，提高传感器的寿命，在传感器前的管路上应装上目数为3~9日/厘米2的过滤器。一般情况下通径大的目数稀，通径小的目数密。为保证传感器正常运行，还应据实际使用情况选用过滤网。

　　（3）焊接传感器进口法兰时，必须注意管内无突出部分。当连接进口法兰时，两法兰外周婴完全吻合，圈不能暴露在管内。偏心异径接头将会引起流速不均分布现象，故不能使用。

　　（4）为了保证工作通径下检修的需要，变送器前后管道上应安置切断阀门(截止阀),同时应设置旁通管道。

　　流量控制阀要装在传感器的下游。传感器使用时上游所装的截止阀必须全开，避免上游部分的流体产产紊流现象。

　　（5）通过传感器的流量过大时(超过流量范围上限)，轴承将因转速过高面加快磨损。为此，在预计有过大流量的情况时，可利用安置在下游部分的流量控制阀调节流。

　　（6）由于管道内的气体会给传感器的测量带来很大误差，因此安置时应特别注意被测量液体中混有气体的情况，尤其是对轻质液体介质的测量必须装有空气分离器。空气分离器通往传感器的配管要向上倾斜安装，使气体在此积存。此外，还应注意传感器下游背压的控制，背压的大小可按下式计算：Pa△P+1.25Pv

　　（7）)在新管路上安装传感器时，为避免管路中杂质进入传感器，应先用--空管子代替传感器等运行一段时间后，确认杂质已排除再换上传感器。

　　（8）公称压力PN16、25Mpa传感器在安装时，应在卡套的冷刃口，螺母的螺纹及各接触部位涂少量的润滑油按顺序将螺母，卡套套在管子上，然后将管子插入传感器壳体的锥孔底部，放正卡套，在旋紧螺母的同时转动管子直至不动为止，再旋紧螺母1~11/3圈。

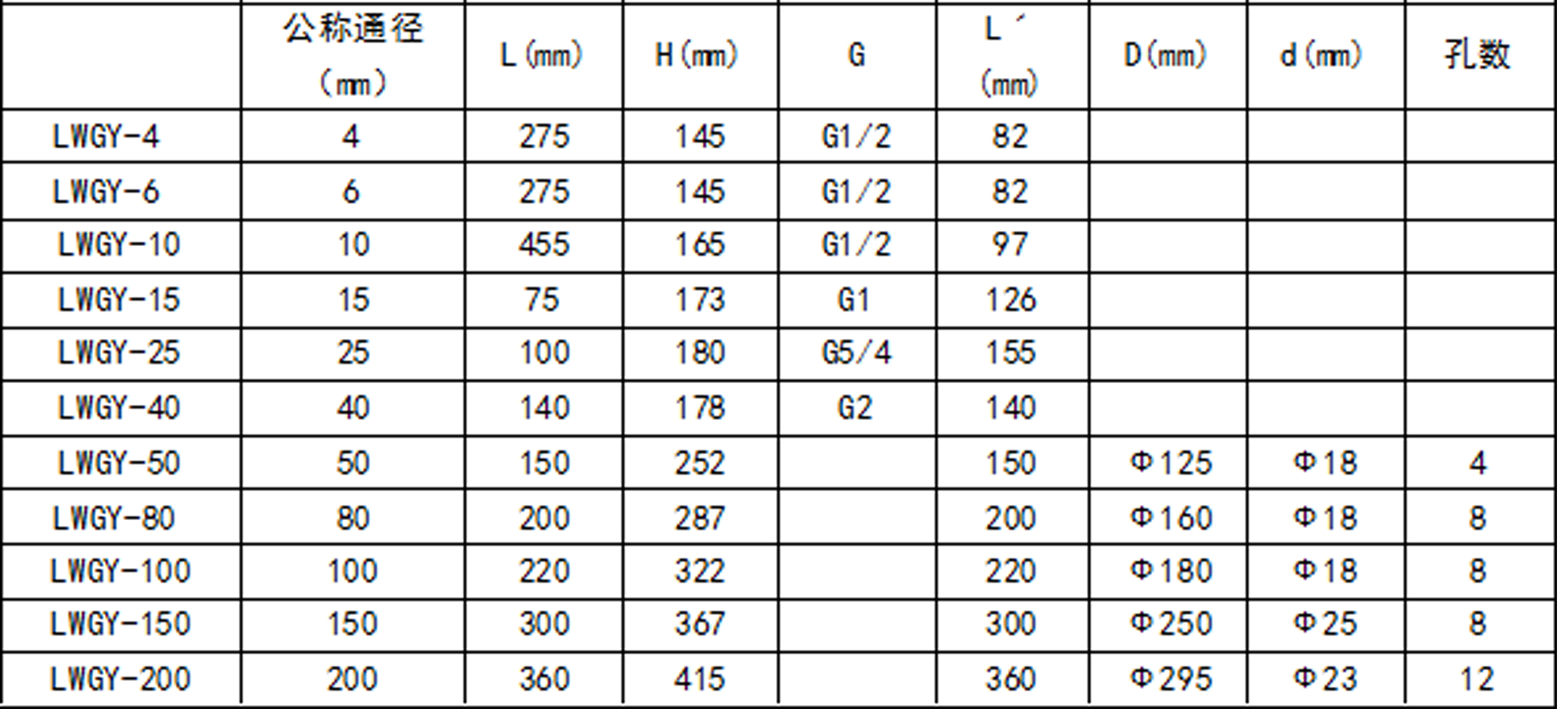

　　用户订购本产品时要注意根据管道公称直径、流量范围、公称压力、介质zui大压力、介质温度范围、环境条件选择合适的规格，在危险场所使用的必须注明防爆等级要求。

　　流量计一般为基本型，带工况脉冲输出，若需其它附件及输出功能，请在订货时注明。用户在订货时，请按照下列格式，详细正确地填写。
